Ku 高通量衛星通信系統
聯系我們
- 當前位置：首頁>產品中心>應用系統>Ku 高通量衛星通信系統
亞太6D衛星是亞太星通全球高通量寬帶衛星通信系統的首發星，由亞太星通及股東單位亞太通信衛星有限公司參與設計監造、中國空間技術研究院研制。2020年7月9日20時11分，中國在西昌衛星發射中心用長征三號乙運載火箭，成功將亞太6D衛星送入預定軌道，發射成功。
這是我國第一顆采用Ku/Ka體系的地球同步軌道高通量衛星，也是東方紅四號增強型平臺全配置首發星，還是世界第一顆為衛星移動通信業務定制的高通量衛星。衛星設計壽命15年，重量5550千克，整星最大輸出功率16千瓦，共配備34路Ku頻段前向轉發器、10路Ka頻段返向轉發器，可視范圍信號覆蓋中國、俄羅斯、日本、韓國、印度、澳大利亞、新西蘭、夏威夷等陸地區域，中國四大海域、東印度洋、西太平洋等海洋區域。
衛星配置90個Ku用戶波、8個Ka饋電波束，通信容量50Gbps，單波束容量可達1Gbps以上，能夠為民航客機提供百兆級帶寬接入服務，為海事船舶提供千兆級帶寬接入服務，從而有效滿足亞太地區飛機、船舶以及偏遠地區高速上網、數字化轉型、高質量發展的需要。衛星載荷還采用了頻率和極化復用技術、多端口放大器（MPA）功率動態調配、關口站靈活切換、高指向精度多口徑多波束天線、超寬帶多帶寬多入多出多工器、小型化高集成度單機設計等技術，代表了我國民商用通信衛星研制的最高水平。
漢榮遠程維修輔助支持系統開發環境，由程維修模擬數據鏈路和協議轉換平臺、遠程維修數據發送終端設備模擬器、遠程維修數據接收終端設備模擬器，以及前端移動采集模擬器等部分組成。其中，遠程維修模擬數據鏈路和協議轉換平臺，能提供模擬的無線收發信道和遠程終端的數據交互協議轉換設備，為信息系統開發提供遠端的數據調制、歸一化處理基本環境;遠程維修數據發送端設備模擬器，能夠模擬艦岸間數據傳輸，為信息系統開發提供輸入:遠程維修數據接收終端設備模擬器，能模擬岸艦間遠程數據傳輸，為信息系統開發提供輸入;前端移動采集模擬器，能模擬維修現場的移動音視頻和數據采集，為信息系統開發提供輸入。
遠程無線網絡系統框圖
1.1. 衛星基本信息

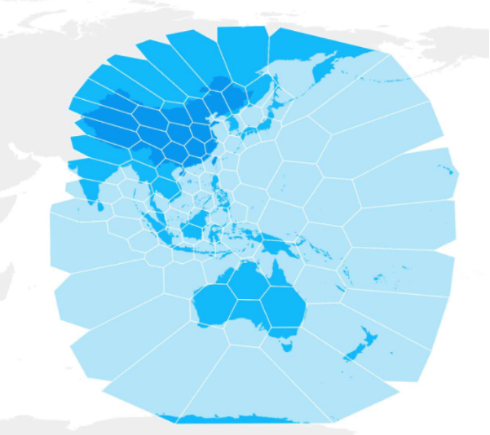

1.2. 亞太6D衛星覆蓋圖（Ku-Band）
1.3. 基本特點
● 覆蓋廣：衛星全部可視區域，以亞太區域為主，中國、東亞、東南亞等業務稠密地區使用小波束覆蓋；人口稀少、業務稀疏地區使用大波束覆蓋。
● 高通量：整星通信容量約50 Gbps。
● 小口徑天線：G/T值對比傳統衛星平均提高8~10dB。
● 靈活的動態分配：配備了Multi-port Amplifier （MPA），轉發器功率可在不同波束間進行動態調整分配；關口站之間具備相互備份功能。
● 多衛星接入，一網一平臺：同時管理多個衛星、多個波束；寬波束與點波束結合提供服務，點波束提供高速率，寬波束做自動負載均衡和備份。
● 端到端解決方案：提供衛星資源、地面終端、關口站、網絡部署、服務提供等星地一體化解決方案。

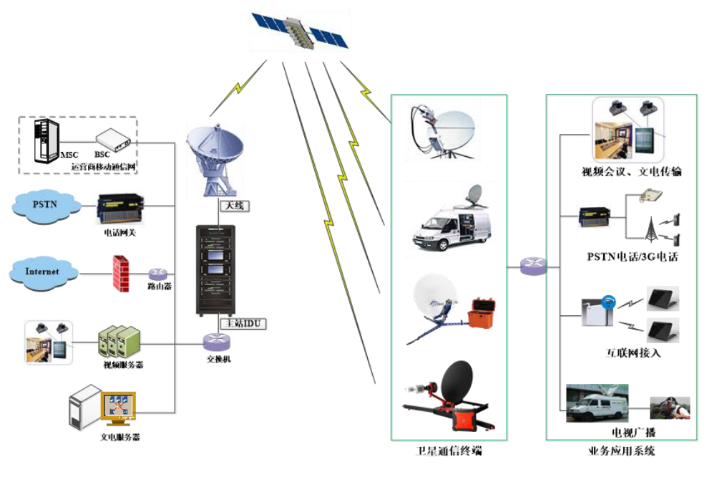

Ku高通量寬帶業務應用

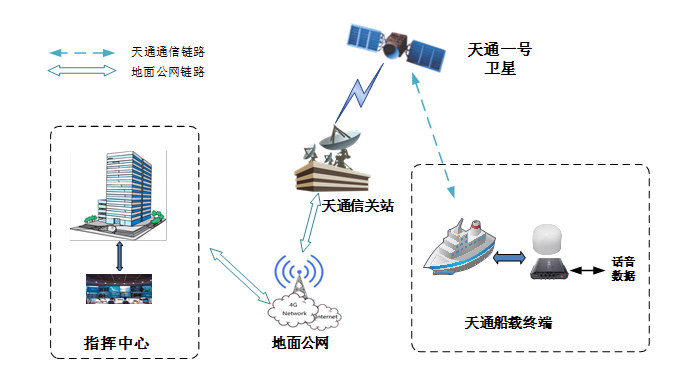

衛星拓?fù)浣Y(jié)構
